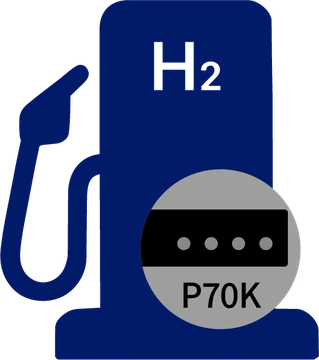

프로토콜 변환기
P70K차량 데이터를 충전기 PLC로

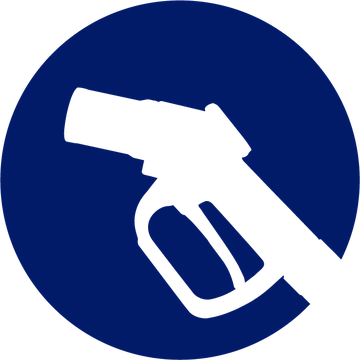

IR 수신기에서 받은 차량 데이터를 충전기 PLC가 사용할 수 있는 통신 형식으로 변환합니다.
충전소 충전건 1개당 구성IR 수신기 1대 + 프로토콜 변환기 1대

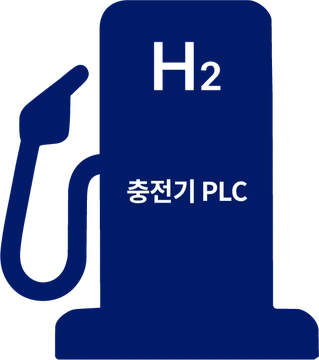

연동 대상충전기 PLC
차량의 적외선 신호를 받아 충전소로 전달하고, PLC 통신 인터페이스에 맞게 변환합니다.
주요 기능
01
충전 안전 제어
압력·온도 변화에 따라 충전을 제어해, 온도 급상승으로 인한 용기 사고를 예방합니다.
02
PLC 연동
고객의 PLC 통신 사양에 맞춰 수신 데이터를 변환합니다.
03
충전 상태 모니터링
충전 상태를 모니터링하고 외부 시스템과 연동할 수 있습니다.
04
국제 표준 준수
충전 안전 표준 SAE J2601과 통신 표준 SAE J2799를 따릅니다.
05
맞춤 대응
펌웨어와 회로를 직접 설계해 규격 변경과 기능 확장에 빠르게 대응합니다.
주요 사양
- 통신 표준
- SAE J2799
- 공칭 공급 전압
- 24 V DC
- 사용 온도
- −10 ~ +50 °C
- 치수 · W × D × H
- 188 × 173 × 50 mm
연동 전 PLC 인터페이스, 통신 프로토콜, 설치 및 배선 요건을 확인하세요.
적용 분야
수소 연료를 사용하는 다양한 차량·이동 수단과 발전 설비
- 지게차
- 굴착기·중장비
- 덤프트럭
- 버스
- 화물트럭
- 승용차
- 철도
- 선박
- 연료전지 발전기
적용 가능 여부는 차종과 장착 환경에 따라 상담으로 확인해 주시기 바랍니다.
설치 위치충전 설비의 제어반
충전 설비의 제어반 안에 설치합니다. 충전 노즐 속 IR 수신기가 받은 차량 데이터를 이곳에서 충전기 PLC가 사용할 수 있는 통신 형식으로 바꿔 전달하므로, 수신기와 충전기 PLC 사이를 잇는 중간 장치입니다.
설치 전 확인 사항
- 전원24 V DC를 공급합니다.
- 연결수신기 1개당 변환기 1개가 기본 구성이며, 통신 사양과 설치 요건은 시스템별로 협의합니다.
- 크기188 × 173 × 50 mm입니다. 제어반 안의 설치 공간을 확인하세요.
- 환경사용 온도는 −10 ~ +50 °C입니다.
- 방폭본질안전 방폭이 적용된 모델입니다.
