IR 송신기
E70K (방폭용)차량 충전 데이터를 적외선으로 전송
차량 충전구 근처에서 제어 모듈의 데이터를 받아 충전 노즐 내부 수신기로 전송하는 본질안전 방폭형 송신기입니다.
차량 1대당 구성제어 모듈 1대 + IR 송신기 1대
CAN · RS-485차량 데이터

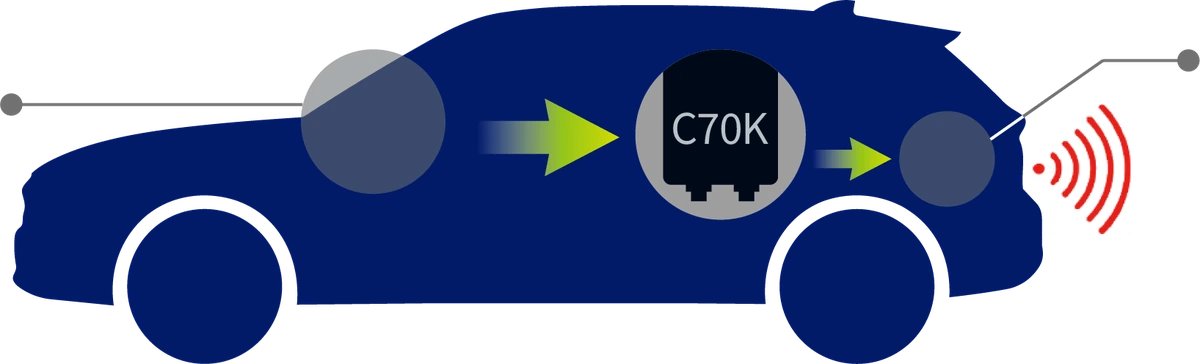

차량 CAN·RS-485 데이터를 받아 IR 송신기로 전달하고, 탱크 정보를 적외선 신호로 전송합니다.
주요 기능
01
적외선 전송
제어 모듈에서 받은 충전 데이터를 노즐 수신기로 전송합니다.
02
소형 설계
51.5 × 24 × 14.2 mm 크기로 좁은 충전구 주변에도 장착할 수 있습니다.
03
차종별 설치
노즐 수신기와 광통신할 수 있도록 장착 위치와 기계적 적합성을 확인합니다.
주요 사양
- 통신 표준
- SAE J2799
- 공칭 공급 전압
- 5 V DC
- 사용 온도
- −40 ~ +80 °C
- 치수 · W × D × H
- 51.5 × 24 × 14.2 mm
차종별 장착 위치, 장착 적합성 및 필요한 인증을 설치 전에 확인하세요.
적용 분야
수소 연료를 사용하는 다양한 차량·이동 수단과 발전 설비
- 지게차
- 굴착기·중장비
- 덤프트럭
- 버스
- 화물트럭
- 승용차
- 철도
- 선박
- 연료전지 발전기
적용 가능 여부는 차종과 장착 환경에 따라 상담으로 확인해 주시기 바랍니다.
설치 위치차량 충전구 근처
차량의 수소 충전구 근처에 장착합니다. 충전 노즐을 연결했을 때 노즐 속 수신기와 적외선으로 통신할 수 있는 위치여야 하며, 제어 모듈에서 받은 충전 데이터를 이 수신기로 보냅니다.
설치 전 확인 사항
- 위치노즐 수신기와 광통신할 수 있도록 장착 위치와 기계적 적합성을 차종별로 확인합니다.
- 크기51.5 × 24 × 14.2 mm입니다.
- 전원·환경5 V DC, 사용 온도 −40 ~ +80 °C입니다.
- 방폭본질안전 방폭이 적용된 모델입니다.
